中心传动刮泥机环保分享

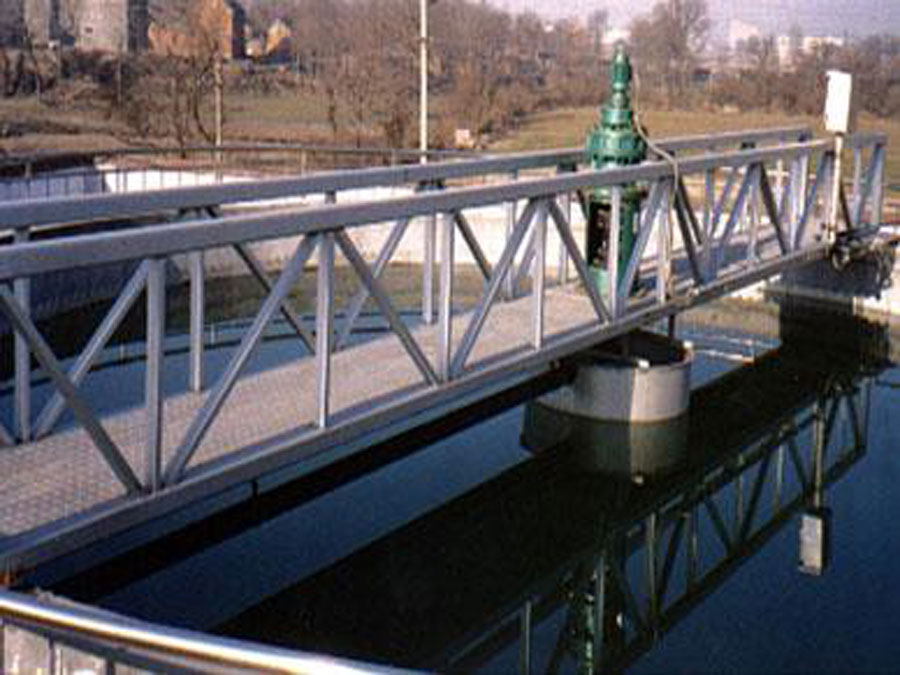

  艾恒境制造的辐流式沉积池双中心传动刮泥机,是活性污泥法处理污水工艺过程中沉积池的理想配套设备,适用于一沉池或二沉池,首要功能是为去除沉积池中沉积的污泥以及水面表层的漂浮物。一般适用于大中型池径沉积池。双周边传动,传动力矩大,中心支座与旋转桁架以铰接的方式衔接,刮泥机产生的扭矩作用于中心支座时即转化为中心旋转轴承的圆周摩擦力,因而受力条件较好,中心进水,排泥,周边出水,对水体的搅动小,有利于污泥的去除。

  原水从池底经中心支墩上部流出,并经稳流筒配水后,呈辐射流向池子周边集水槽出水,随着辐向流速的下降,原水中的悬浮物被别离而沉降于池底,作业桥以中心支承为圆心,端部走轮在驱动设备的作用下沿池周回转运转,并带动对数螺旋线运转轨道的刮泥板缓慢滚动,污泥刮集至沉积池吸泥口,运用水位差将池底污泥吸入排泥槽,经过虹吸管进入中心筒排泥管排出;浮渣刮板将浮渣刮到排渣斗中,由排渣斗排至池外浮渣井。上部浮渣由撇渣板撇至排渣斗排出,出水堰由自动清刷设备将堰板侧面的尘垢刷洗洁净。

  双周式传动刮吸泥机由全桥式作业桥(包含走道、扶梯)、驱动设备、集泥槽、吸泥设备、抽真空及虹吸破坏系统、旋转固定组织、刮板组件、撇渣组织、排渣斗组合、出水堰清洗刷、操控柜及一切衔接件紧固件、备品备件等组成。

  设备为单周边驱动,安装于作业桥池边端部,驱动设备首要包含端梁、驱动减速机、电机、过扭矩限制设备、打扫设备、行走轮、传动轴、轴承座等部分,驱动设备具有足够的强度和扭矩,以满意吸泥机的牵引力、驱动设备可以适应每天24小时连续作业,桥周边线速度为2.5m/min。

  端梁选用碳钢(Q235A)型钢制成,足够的刚度和强度接受设备运转时所受的力,结构简略易于走轮安装、修理。

  驱动减速机和电机均选用德国SEW产品,减速机为的轴装式与行走轮直接衔接对中便利,同心度误差极小且结构紧凑、传递效率高、噪音低,减速机的齿轮规划契合ISO或同等标准,齿轮为低合金钢,渗碳处理,齿面硬度不低于HRC58。减速齿轮箱具有充分光滑,电机功率为0.75×2kw,防护等级IP55,绝缘等级F级,合适户外型,电源380V、3相、50HZ。

  行走轮安装在端梁底部,前后各一只,直接在沉积池的池壁上以每分钟2.5米的速度运转。行走轮选用铁芯MC尼龙走轮,外轮选用MC尼龙,强度高、耐磨性好,满意长寿命运用,一般在5年以上。经国表里运用资料及用户反映MC尼龙未发生与铁芯掉落、开裂及严峻磨损现象。
